После планировки участка и выбора проекта дома начинается собственно строительство дома, и начинается оно с фундамента, без фундамента дом можно построить разве что на скале. Но изготовление фундаментов, а также возведение каменных стен и т.д. требует самых элементарных знаний о различных бетонах и строительных растворах. Поэтому давайте на время забудем об основной волнующей нас проблеме — строительстве и вкратце ознакомимся с некоторыми данными, которые в дальнейшем будут вам полезны.

В зависимости от крупности применяемого заполнителя бетоны бывают:

• на мелкозернистом заполнителе — до 1 см;
• на крупнозернистом заполнителе — 1-15 см.

По плотности бетоны делят на четыре вида:

• особо тяжелые — более 2500 кг/м3;
• тяжелые — от 1800 до 2500 кг/м3;
• легкие — от 500 до 1800 кг/м3;
• особо легкие — менее 500 кг/м3.

Основной характеристикой при установке класса бетона является показатель прочности на сжатие (МПа) (В3,5; В5...В60). Класс бетона— это числовая характеристика какого-либо его свойства, принимаемая с гарантированной обеспеченностью (обычно 0,95). Марка бетона — числовая характеристика какого-либо свойства, принимаемая по его среднему значению. По прочности при сжатии, например, для тяжелых бетонов, установлены марки 50, 75, 100, 150...600. Для обычных железобетонных конструкций в гражданском и промышленном строительстве обычно применяют бетоны марок 200 и 250.

Долговечность бетонов оценивают степенью морозостойкости. При морозостойкости бетоны подразделяются на марки Р50, Р75...Р300, и т.д. По виду вяжущего вещества бетоны бывают цементные, силикатные, гипсовые, а также бетоны на неорганических и органических вяжущих веществах.

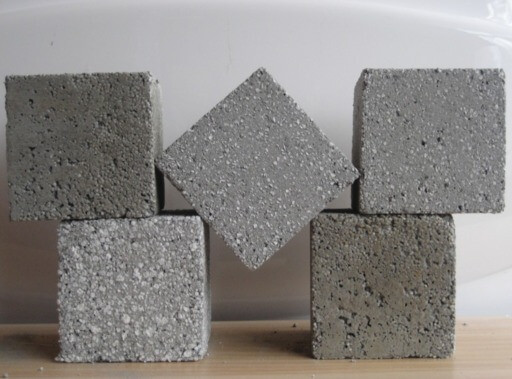

Основные типы бетона

Тяжелый бетон. Тяжелым называют бетон плотной структуры, приготовляемый на цементном вяжущем наполнителе. Плотность тяжелого бетона от 1800 до 2500 кг/м3. Пористость тяжелого бетона колеблется от 6 до 15%, в зависимости от рода, заполнителей, состава бетона и методов уплотнения. Большое значение имеет характер пористости: крупные открытые поры ухудшают свойства бетона, мелкие замкнутые (например, при использовании пластифицирующих и гидрофобных добавок) улучшают, свойства бетона. Морозостойкость тяжелого бетона не менее 50 Мрз. Морозостойкость - зависит от характера и величины пористости бетона, вида цемента и заполнителей. Температуростойкость тяжелого бетона сравнительно невелика. Его можно применять для конструкций, подвергающихся длительному нагреву до температур не выше 200°С (прочность при этом снижается на 50%).

Усадка тяжелого бетона тем выше, чем выше значение А (водоцементное отношение). При одних и тех же условиях, если в бетоне недостаточно воды, бетонная смесь окажется недостаточно подвижной, она будет неплотно укладываться в формы и в результате плотность бетона будет небольшой. Если применено оптимальное количество воды (А = 0,3), то может получиться оптимальный состав бетонной смеси. Помимо марки цемента, значения А, применяемых заполнителей, интенсивности уплотнения, на прочность бетона в незначительной мере оказывают влияние и другие факторы. Прочность бетона увеличится: при замене гравия щебнем или окатного песка — остроугольным; при увеличении шероховатости поверхностей заполнителей; при более тщательном перемешивании бетонной смеси; при улучшении условий твердения бетона.

Высокопрочный бетон М600 — разновидность тяжелого бетона. Его получают на основе цемента высоких марок, промытого песка и щебня путем приготовления жестких или малоподвижных смесей в бетономешалках принудительного действия. Для укладки смесей и формирования изделий используют интенсивное уплотнение — обязательное вибрирование. Значительный эффект при производстве высокопрочного бетона дают пластификаторы.
